金属按键开关的结构与原理有哪些?
按钮具有高强度抗破坏的性能、不仅美观大方、高贵优雅,产品还具备了多种类、多规格、多用途等优点,满足了各行业领域客户的不同需求,被广泛应用于各种工业柜体、家用电器等行业的键面控制系统中。
家中常用零部件,这些设备上面也会有金属开关,只是它的面积会小上很多。随着人们的追求逐渐改变,现在古老的东西已经不再实用了,越来越多的东西在改变,因为我们所需要做的就是保证消费者的需求能够满足,所以现在金属按钮开关已经不单单是能够保证实用还需要保证美观度。

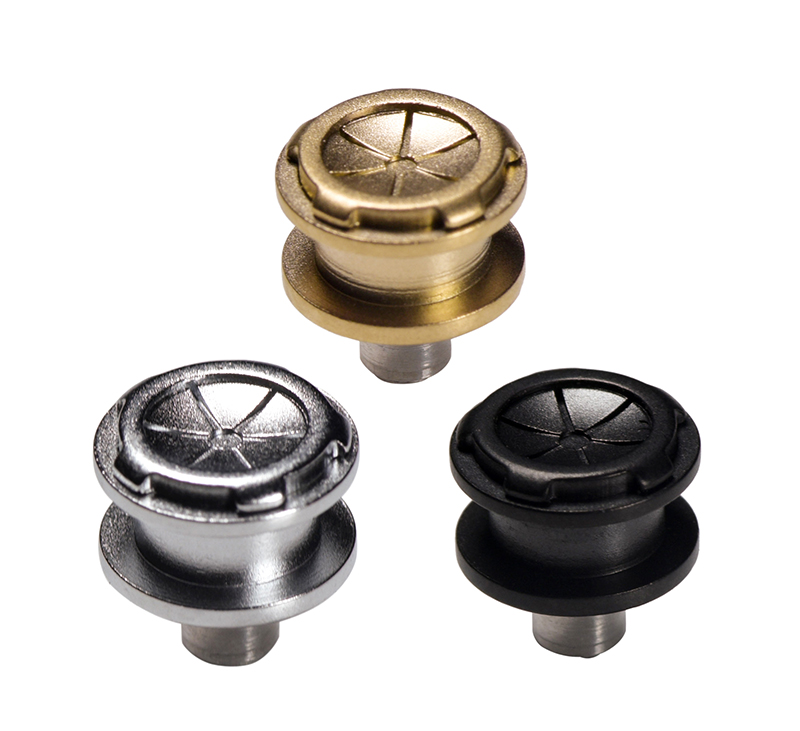

金属按钮开关的按键一般由按键帽、弹簧、桥式动触头、静触头、支柱及金属外壳和塑胶外壳等组成。
金属按键开关的结构
金属按钮开关的按键不受外力作用时触头的分合状态,分为启动按键(即常开按键)、停止按键(即常闭按键)和复合按键。 对启动按键而言,按下按键帽时触头接通,松开后触头自动断开连接复位;停止按键则相反,按下按键帽时触头分开,松开后触头自动闭合复位。复合按钮是按下按键帽时,桥式触头向下移动,使常闭触头先断开连接后,常开触头才接通闭合;当手松开按键帽时,则常开常开触头先断开复位后,常开触头再闭合接通复位。
金属按键开关的原理
金属按钮开关的的工作原理工作原来相对很好理解,这里也只讨论最普通的按键。直白的说来就是这样的:里面有一个电磁铁的吸附装置,当你把按键按下去之后,里边的电磁铁就代电产生磁性,然后通过这个吸附装置把电路接通或者断开。从而实现了线路的远程控制等
金属按钮开关是一种结构比较简单应用十分广泛的电器开关。在电气电路控制中,用手动按下金属按钮开关的按键来控制信号以控制接触器、继电器、电磁起动器等。
金属按钮开关的结构种类多样,可分为常见的揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等,有单钮、双钮、三钮及不同组合形式,一般是采用积木式结构,由按钮帽、复位弹簧、桥式触头和外壳等组成,通常做成复合式,有一对常闭触头和常开触头,有的产品可通过多个元件的串联增加触头对数。还有一种自持式按钮,按下后即可自动保持闭合位置,断电后才能打开。
金属按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮,两对触点同时动作,常闭触点断开,常开触点闭合。
为了标明各个按钮的作用,避免误操作,通常将按钮帽做成不同的颜色,以示区别,其颜色有红、绿、黑、黄、蓝、白等。如,红色表示停止按钮,绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量。
